Amplificateur de signal 6 sorties pour rubans led Magic Dream

Cet amplificateur 6 sorties permet d'amplifier le signal de commande SPI pour 12 rubans led Magic Dream de 5 mètres, à raison de 2 rubans par sortie.
Ceci convient lorsque les sections de ruban Magic Dream sont utilisées en parallèle, c'est à dire avec les mêmes effets dynamiques sur tous les rubans en même temps.

L'amplificateur doit être alimenté en 5, 12 ou 24V pour réinjecter la puissance dans le signal de commande.

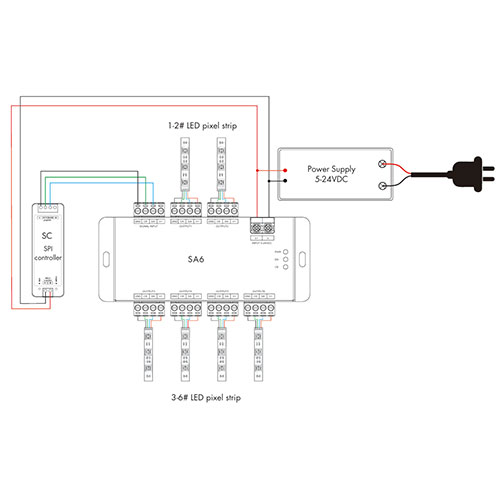

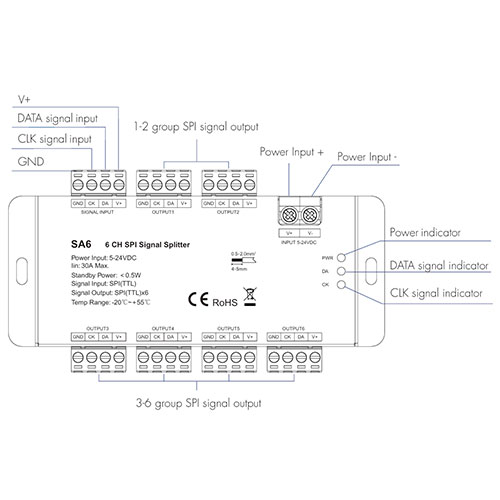

En entrée, connectez les fils rouge - et vert (DAT).
En sortie, conenctez les fls noir - et vert (DAT).

Si le dispositif lumineux dépasse les 30A, chaque ruban doit être alimenté en puissance en les reliant à l(alimentation 12V (ou 24V selon modèle de ruban).

ATTENTION : L'amplificateur n'étant pas étanche, veillez à l'installer dans un endroit à l'abri de l'humidité ou des projections d'eau.

   Manuel utilisation de l'amplificateur SPI 6 sorties

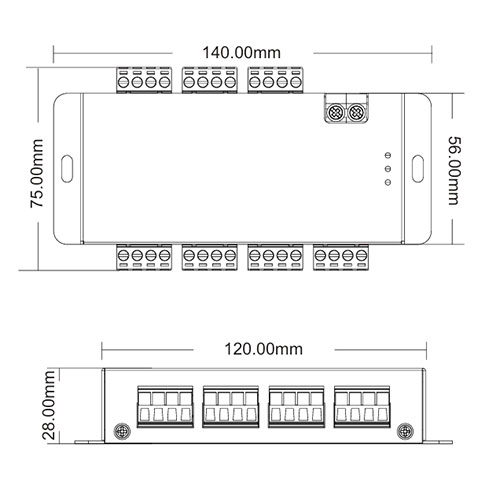

Caractéristiques techniques
