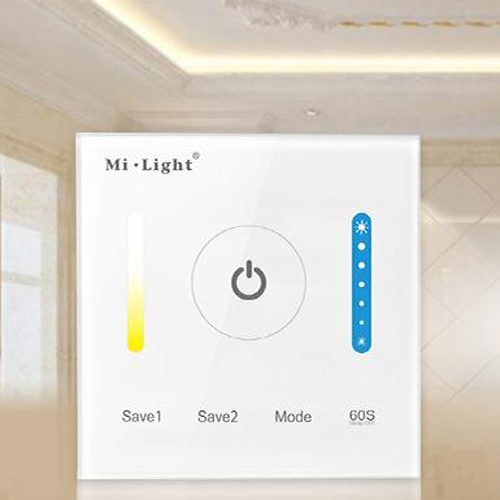

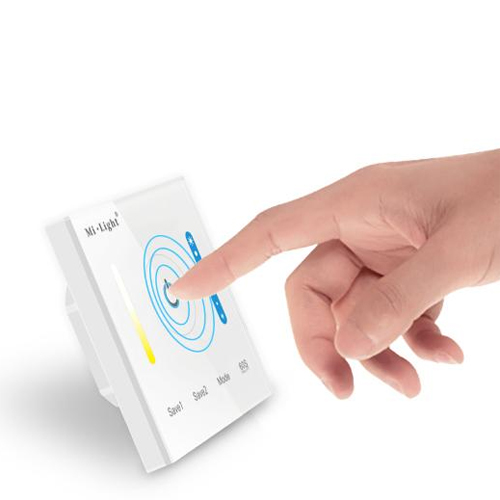

Ce contrôleur tactile mural de couleur blanche s'encastre directement dans le mur, à la place d'un interrupteur classique, à l'aide d'un pot d'encastrement carré de dimensions 86 x 86 x 40 mm.

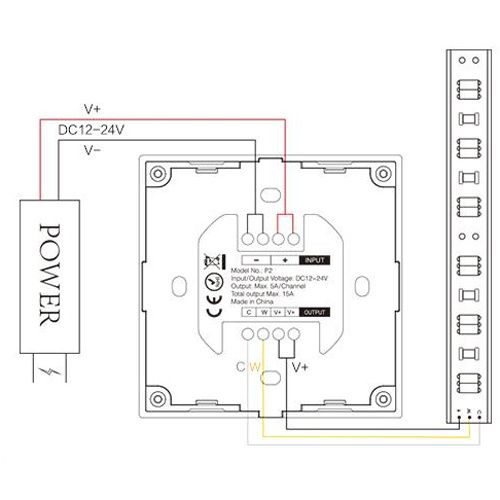

Il se connecte en entrée 12V, et dispose d'un bornier 3 fils pour relier le bandeau led (V+, blanc froid et blanc chaud).
Veillez à ce que le pot d'encastrement ai bien le dispositif de vis d'accroche (60 mm entre axes) de l'appareillage car cet interrupteur tactile ne dispose pas de griffe lui permettant de tenir dans le pot directement.

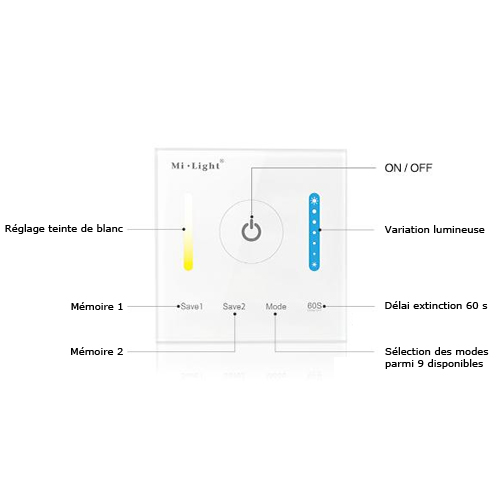

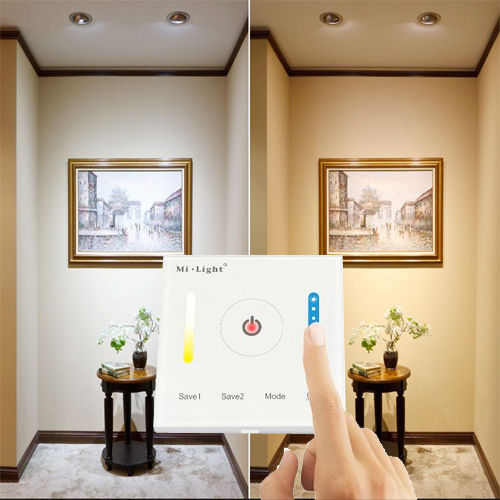

Il Permet d'allumer, d'éteindre, de faire varier l'intensité lumineuse et régler la teinte de blanc des rubans bicolores (blancs variables) entre le blanc froid et le blanc chaud.
Le contrôleur permet de choisir la teinte souhaitée, grâce à la molette tactile.
2 mémoires sont disponibles pour garder vos 2 réglages favoris.

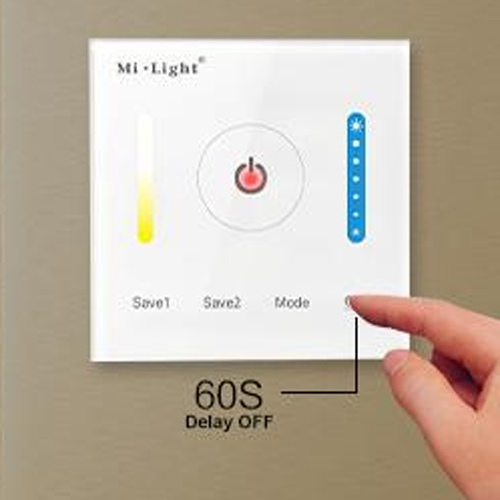

Une touche permet de programmer l'extinction différée du ruban led après 60 secondes.
9 modes automatiques sont disponibles :
- Mode 1 : Variation rapide en dégradé
- Mode 2 : Variation moyenne en dégradé
- Mode 3 : Variation lente en dégradé
- Mode 4 : Variation rapide
- Mode 5 : Variation moyenne
- Mode 6 : Variation lente
- Mode 7 : Clignotement rapide
- Mode 8 : Clignotement moyen
- Mode 9 : Clignotement lent
Ce contrôleur peut piloter 12 mètres de bande led bicolore classique ou 6 mètres de bandeau bicolore 2-en-1. Pour des longueurs supérieures, il convient d'utiliser un ou plusieurs amplificateurs RGB, dont 2 canaux seront utilisés sur les 3 disponibles.
Il est possible d'assigner un nombre illimité de récepteur, ou d'utiliser des amplificateurs RGB ou RGBW selon vos besoins.
 |
ATTENTION : Les récepteurs fonctionnent en 12V continu. Ne pas brancher sur le 220V
|
Caractéristiques techniques
| Tension d'entrée contrôleur | 12V/24V DC |
| Tension d'entrée récepteurs | 12V/24V DC |
| Tension de sortie récepteurs | 12V/24V DC |
| Nombre de zones | 1 |
| Courant de sortie d'un récepteur | 6A par canal (144W en 12V ou 288W en 24V) |
| Type de connexion | Anodes communes |

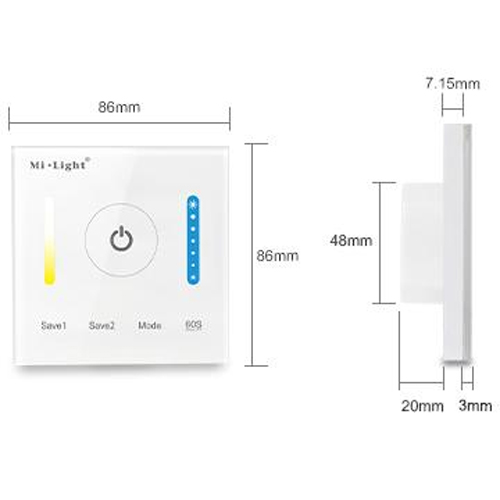

| Dimensions contrôleur | 80 x 86 x 86 x 33 mm |
| Dimensions platine visuelle | 80 x 86 x 86 x 17 mm |
| Dimensions encastrée | 47 x 45 mm, profondeur=25 mm |
| Fréquence communication | 2400 à 2483 MHz |
| Plage de températures | -20 à 60° |
