Le contrôleur Escalier magique donne un effet d'éclairage spectaculaire à votre escalier.
Il fonctionne aussi bien avec du ruban led à couleur unique qu'avec du Magic Dream RGB.

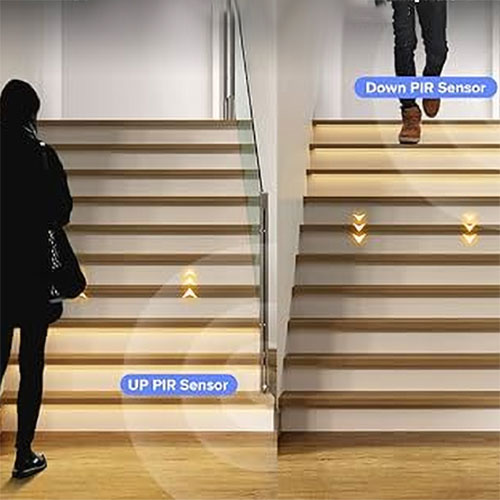

L'allumage et l'extinction se fait marche par marche, pour donner un effet dynamique lorsqu'une personne se présente en haut ou en bas de l'escalier, avec n'importe quel ruban led blanc ou à couleur unique.
Il est également possible d'utiliser un ruban led Magic Dream pour illuminer vos marches avec la couleur que vous souhaitez.
Un mode spécifique permet aussi de produire un dégradé de couleurs dynamique lors de l'allumage et de l'extinction, pour obtenir un effet tout à fait extraordinaire.

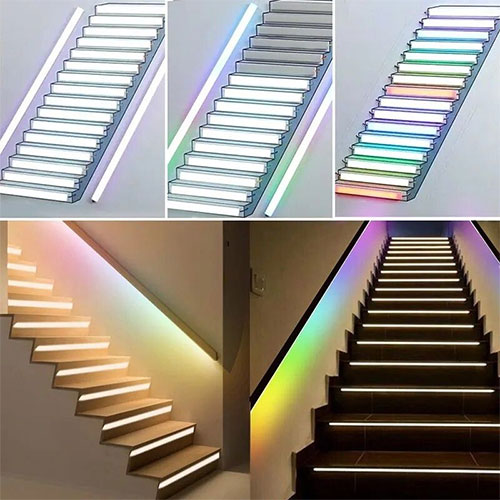

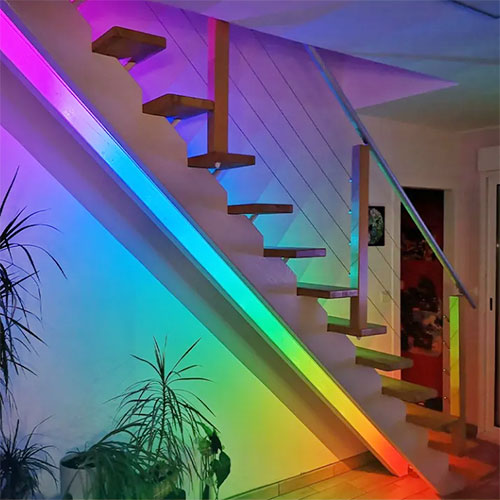

L'escalier magique permet, en plus de l'éclairage des marches, d'allumer la rampe de votre escalier avec un ruban led Magic Dream, progressivement, de la couleur que vous souhaitez, et même avec un dégradé arc en ciel.
Enfin, il est possible de limiter ou non l'allumage de l'escalier en fonction de la lumière ambiante.
Par exemple, votre escalier ne s'allumera pas s'il fait jour mais s'allumera la nuit ou lorsque la luminosité est faible (réglable).

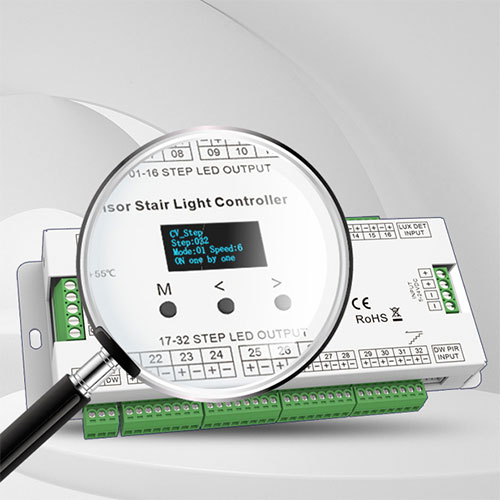

Le choix des différents paramètres se fait grâce à un afficheur situé en façade de l'appareil.
- Vitesse d'allumage et d'extinction sur 8 niveaux
- Luminosité de l'éclairage sur 8 niveaux
- Temporisation avant l'extinction de 5, 10, 15, 20, 30 secondes, 1, 3, 5, 10 minutes ou aucune extinction
- Définition de la couleur exacte souhaitée parmi 16 millions de couleurs
- Choix des modes dynamiques : Couleur fixe ou dégradés
- Nombre de marches entre 8 et 32
- Nombre de marches et pixels par marches en mode Magic Dream
- Allumage et extinction marche par marche ou instantanément
- Mise en fonction du capteur de lumière ambiante ou non, avec réglage du niveau de déclenchement
Le contrôleur dispose de nombreux paramètres pour une personnalisation maximale de votre éclairage.
Afin de pouvoir utiliser toutes les fonctions et de bien les comprendre, il faut compter environ 30 minutes pour la prise en main complète de l'appareil.
- Pour une utilisation de rubans led blancs ou à couleur unique, le montage se fera en parallèle sur les borniers du contrôleur. Il faudra donc prévoir à câble 2 conducteurs par marche.
- Pour une utilisation de bandes led en couleur RGB (Magic Dream), le montage se fera en série, chaque section étant chaînée à la suivante. Lors du paramétrage, sélectionner : Chip = TM1809, RBG.

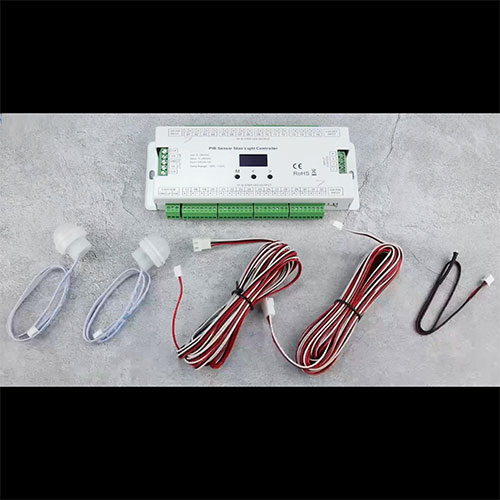

Le contrôleur inclut :
- 1 capteur de présence PIR pour le haut de l'escalier avec 120 cm de câble
- 1 capteur de présence PIR pour le bas de l'escalier avec 120 cm de câble
- 2 rallonges de 5 mètres pour les capteurs
- 1 capteur de lumière ambiante
Notez que le contrôleur n'inclut ni l'alimentation 230/12V, ni les rubans led.
Voici des vidéo de démonstration du contrôleur Escalier magique
Manuel utilisation du contrôleur escalier magique

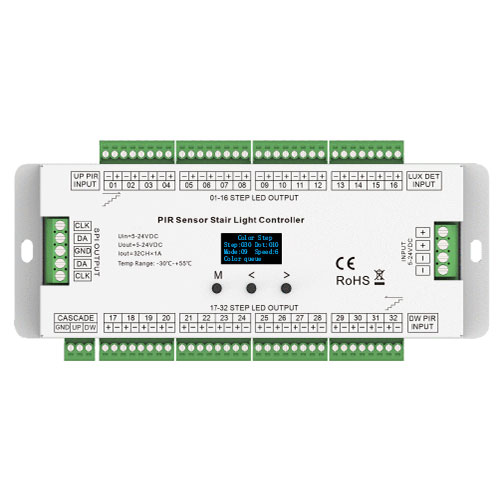

Caractéristiques techniques :
- Alimentation : 5, 12 ou 24V DC
- Tension de sortie : 5, 12 ou 24V DC
- Nombre de marches : 8 à 32 marches
- Courant max par sortie : 1A par bornier
- Dimensions (avec borniers) : 185 x 90 x 25 mm
- Capteurs : 2 PIR
- Cellules photoélectriques lumière ambiante : 1
- Dimensions cellules détection : L=18 mm, D=26, trou de perçage= 20 mm
- Temporisation animation (marche par marche): sur 8 niveaux
- Temporisation extinction : 5, 10, 15, 20; 30 secondes, 1, 3, 5, 10 minutes ou indéfinie
- Compatibilité rubans led : couleur unique ou Magic Dream 30 ,60 ou COB 720 pour le RGB et effets dynamiques (Sélectionnez Chip TM1809 dans le menu de paramétrage)
- Nombre de pixels max Magic Dream : 960. (1 pixel = 10 cm pour Magic Dream, ou 5 cm pour Magic Dream 60)
Réalisation complète d'un escalier
Si vous souhaitez recevoir tout le matériel sur mesure pour l'éclairage de votre escalier, vous pouvez nous contacter.
Il nous faudra alors le plan côté de votre escalier, c'est à dire les largeurs de chaque marche ainsi que leur hauteur, en précisant l'emplacement prévu du contrôleur.
Nous vous fournirons alors un devis pour l'ensemble de l'escalier : alimentation, contrôleur, sections de rubans led avec les longueurs de câble associées.
Vous recevrez le tout aux dimensions et prêt à poser.
